产品规格书

1．适用范围

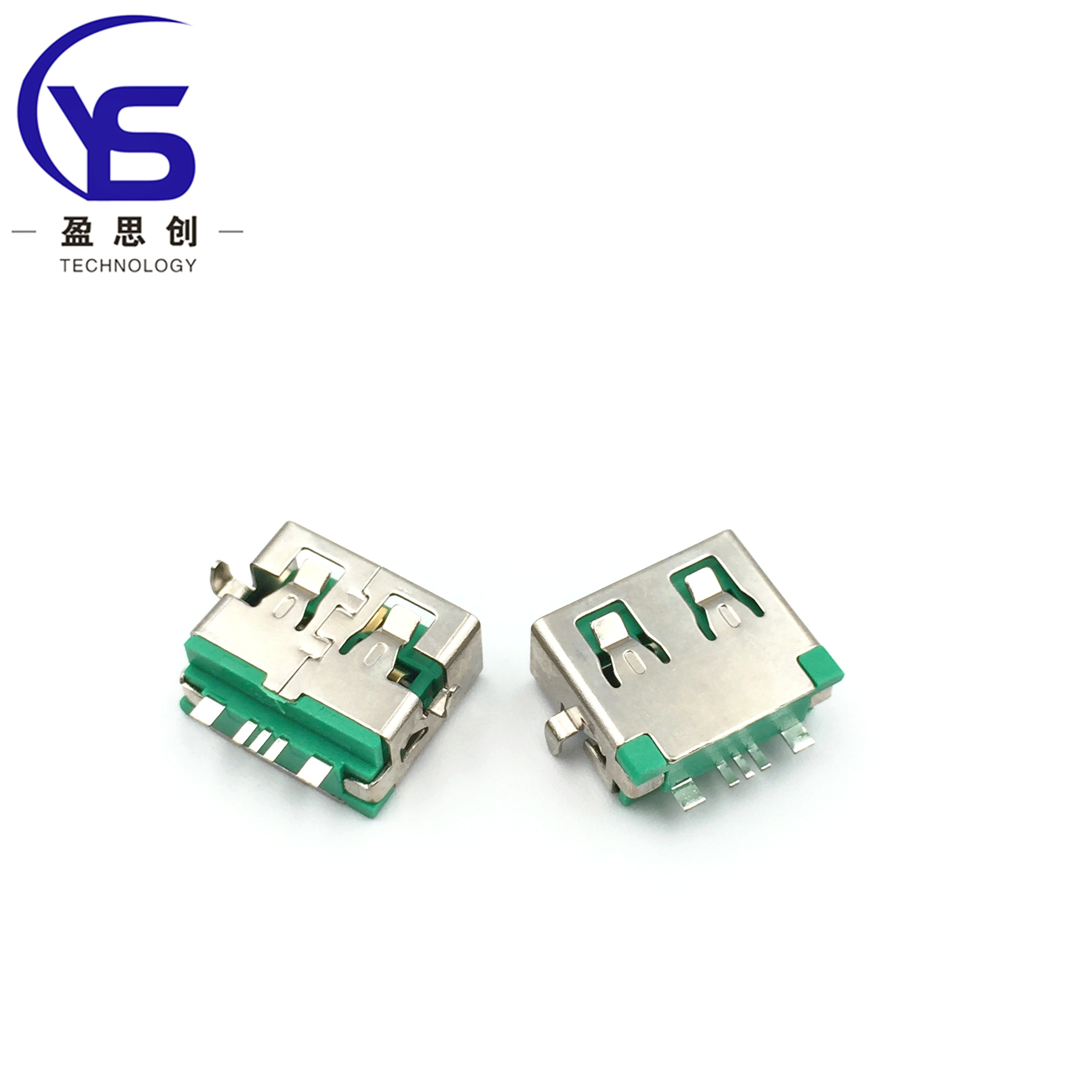

本规格书适用于各类电器内部接通电路用 USB 系列接口的各项规格。

2．额定值

2．1 额定电压 30V AC

2．2 额定电流  5A MAX

2．3 接触电阻 30mΩ MAX

2．4 绝缘电阻 1000 MΩ MIN

2．5 耐 电 压 500V MAX

2. 6 插拔寿命 1500 CYCLES

2．7 温度范围 -25℃―+60℃

3．外观质量

3．1 主体色泽一致，无披锋、明显收缩、变形、缺胶、起泡、烧焦等缺陷。

3．2 外壳表面光洁，无锈斑、裂纹、划伤、垫伤、变形等缺陷。

3．3 端子镀层表面光洁，不得有脱层、发黄、色斑、划伤、变形缺陷。

4．结构尺寸：附产品图

5．性能

5．1 接触电阻：

在常态下，插头与插簧的接触部位之间≤30 mΩ。

5．2 绝缘电阻：

连接器相邻接触件之间的绝缘电阻均应大于或等于 1000 MΩ。

5．3 抗电强度：

连接器相邻接触件之间施加：500V AC，50Hz 的电压，（漏电流不超过

0.5mA）历时 1MIN，不应发生飞弧或击穿现象。

5．4 插入力与拔出力：

连接器的插入力不大于35N/次，拔出力不大于35N，不小于5N/次。

5．5 可焊性：

连接器的接触件在 230±5℃锡槽内，时间 3±0.5 秒，沾锡面积达 95%

以上。

5．6 振动：

连接器在二个相互垂直的方向上，振动频率 10-500Hz,振幅为 0。35mm,

每一方向扫频循环次数为 10 次，结束后，产品不应有影响正常操作的损

伤。

5．7 耐热性：

连接器放置在 60℃，恒温槽中 72 小时取出后，室温外恢复 30MIN 应满

足。

5．7．1 接触电阻 30 mΩ MAX

5．7．2 绝缘电阻 1000 MΩ MIN

5．7．3 耐 电 压 AC500V 50Hz·1min 无飞弧和击穿。

5．8 耐寒性：

连接器放置在-25℃，恒温槽中 72 小时取出后，室温下恢复 30MIN 应满足。

5．8．1 接触电阻 30 mΩ MAX

2. 6 插拔寿命 1500 CYCLES

5．8．2 绝缘电阻 1000 MΩ MIN

5．8．3 耐 电 压 AC500V 50Hz·1min 无飞弧和击穿。

5．9 耐湿性：

连接器放置在 40℃相对温度 95%的环境中，放置 72 小时取出后，室温下

恢复 30MIN 应满足：

5．9．1 接触电阻 30 mΩ MAX

5．9．2 绝缘电阻 1000 MΩ MIN

5．9．3 耐 电 压 AC500V 50Hz·1min 无飞弧和击穿。

5．10 耐盐雾性：

连接器放置在浓度为 5±1%的盐水，温度为 35±2℃的试验箱内，喷雾

24小时取出后，用水清洗、晾干应满足：

5．10．1 外观基体金属无锈蚀，镀层覆盖面占 80%以上。

5．10．2 接触电阻 30 mΩ MAX
