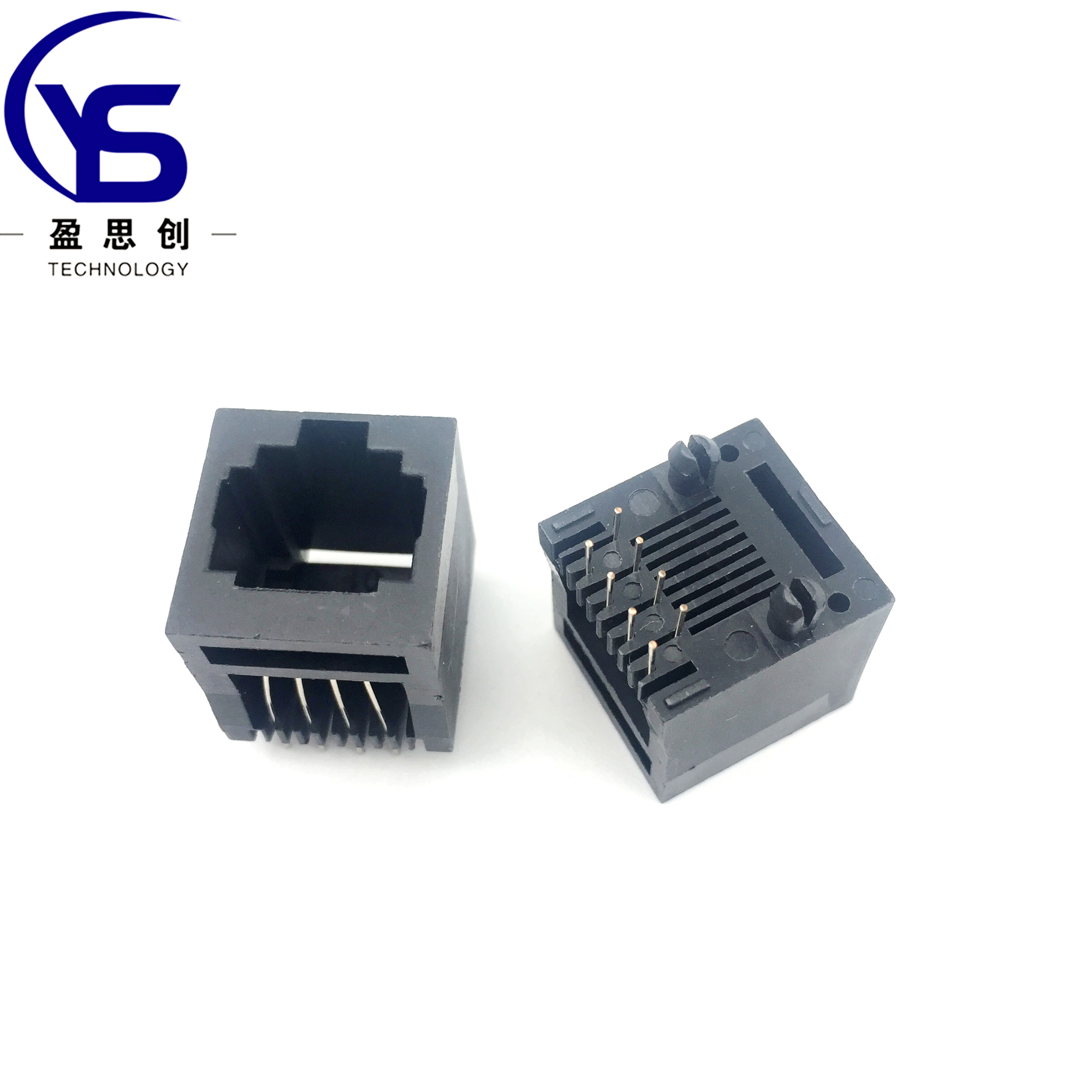

RJ 网络插座产品规格说明
[Product Specification]
Ⅰ.使用标准--Ratings
额定电压 Rated Voltage | 125VAC rms | 工作温度 Operating Temperature | -40℃ to 85℃ |
额定电流 Rated Current | 1.5A MAX @25℃ | 储存温度 Stockpile Temperature | -20℃ to 60℃ |
Ⅱ.电气特性--Electrical Requirement
接触阻抗 Contact Resistance | 40mΩ Max(Initial 初始态) 100mΩ Max(Final 最终态) | 20Mv Max/100mA |
绝缘阻抗 Insulation Resistance | 500 MΩ Min | 500 VDC |
耐压阻抗 Dielectric Withstanding voltage | 不可有跳电、击穿、损坏等 No damaged |
1000 VAC/0.5mA for 1 minute |
Ⅲ.机械特性--Mechanical Requirement
耐久阻抗 Durability | 1.实验后产品无物理损伤 2.接触阻抗不可超出 Final 值 | 插拔速度 Speed:10~20cycle/minute. 插拔次数 Cycles:750 Cycles | |
插入力 Connector Mating Force | 30N Max | 插拔速度 Speed:25±3mm/minute | |
网口保持力 Plug Retention Force | 50N Min | 插拔速度 Speed:25±3mm/minute | |
Ⅳ.环境特性--Environmental Requirement
盐水喷雾 Salt Spray | No damaged 1.实验后产品无明显氧化发黑 2.接触阻抗不可超出 Final 值 | 不同镀金规格实验时间 Duration： | |
A.1u":8H B.1.5u":12H | C.2u"&3u":24H D.6u"over:48H | ||
焊锡性 Solder ability | 上锡面积 Soldering area:95% Min | 实验温度 Temperature:245±5℃ 实验时间 Duration:5±0.5sec | |
焊锡性 Resistance to Wave Soldering Heat | No damaged 1.塑胶不得有明显的变形或损伤 2.电气特性必须符合规格 | 不同材质 Housing 的实验温度： 1.PA46/PA66/LCP:260±5℃ 2.PBT: 245±5℃ 实验时间 Duration:5±0.5sec | |
