1、  概述

GENERAL

1.1 适用范围

APPLICATION

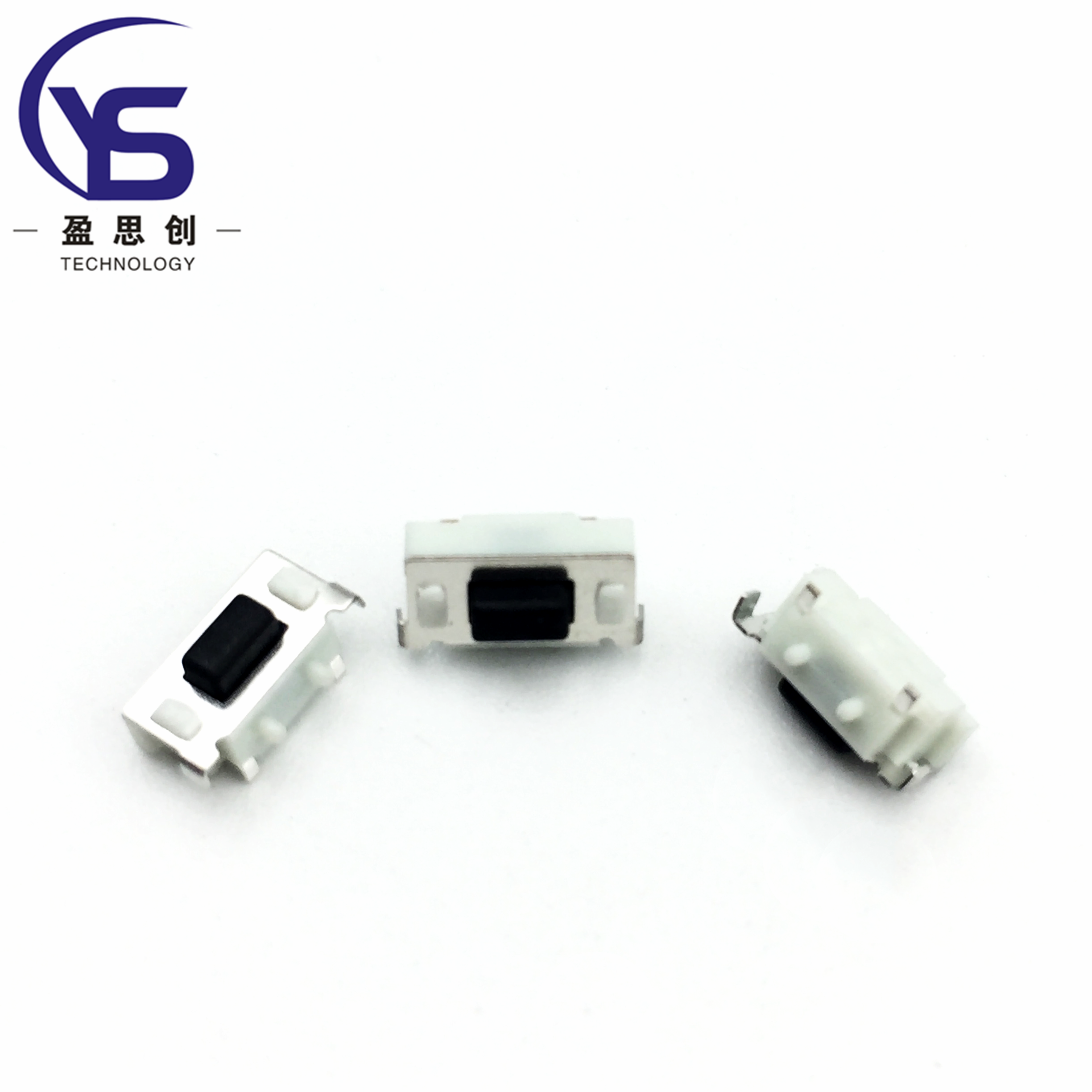

此规格书适用于机械式轻触开关的相关要求

This specification is applied to the requirements for TACTILE SWITCH (MECHANICAL CONTACT)

1.2 工作温度范围

Operating Temperature Range

－20℃~70℃(在标准大气压、标准湿度条件下)

-20℃~70℃(Normal humidity, normal air pressure)

1.3 贮藏温度范围

Storage Temperature Range

-30℃~80℃(在标准大气压、标准湿度条件下)

-30℃~80℃(Normal humidity, normal air pressure)

1.4  测试条件

Test Conditions

在没有其它特定的条件下，应该在以下的条件下进行测试和测量：

Unless otherwise specified, tests and measurement shall be made in

the following standard conditions:

常温…………………………………5℃~35℃

Normal temperature………………5℃~35℃

标准湿度……………………………相对湿度25%~85%

Normal humidity…………………relative humidity 25%~85%

标准大气压…………………………86KPa~106Kpa

Normal air pressure…………………86Kpa~106Kpa

在制造过程中，测试和测量应该在以下的条件下进行：

If any doubt arise from the judgment, tests shall be conducted

at the following conditions:

温度…………………………………20℃±2℃

Temperature………………………20℃±2℃

相对湿度……………………………65%±5%

Relative humidity………………65%±5%

环境气压…………………………86KPa~106Kpa

Air pressure…………………………86KPa~106Kpa

2、  详细说明

Detailed specification

2.1 外观：应无影响、降低产品性能的缺陷；

Appearance: There should be no defects that affect the serviceability of product. 2.2  结构尺寸和安装尺寸：应符合装配图要求

Style and dimension: shall conform to the assemble drawings.

2.3  操作形式：有触觉反应的操作

Type of actuating: Tactile feedback.

2.4  开关结构：单回路单输出(具体的触点结构在装配图中已绘出)；

Contact arrangement: 1 pole, 1 throw

(Details of contact arrangement are given in the assembly drawings.)

2.5  开关工作额定值：DC 12V，50mA(有效值)

Ratings: 12V DC, 50mA (effective value)

3、    电气性能：

ELECTRICAL SPECIFICATION
